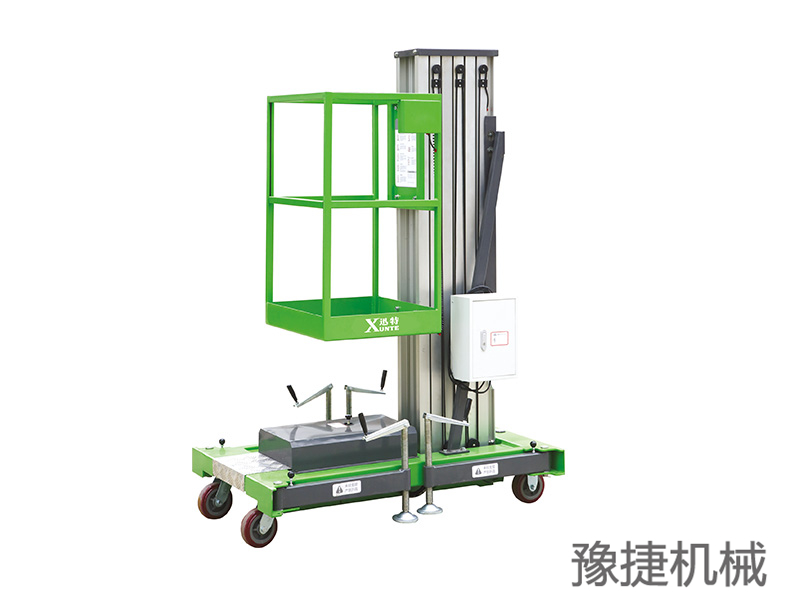

桅柱式高空作业平台GTWY系列（单桅）技术参数
产品型号 | GTWY10-300 | GTWY12-300 | GTWY14-300 | |
安全工作载荷 | 300KG | 300KG | 250KG | |
允许载人数 | 2 | 2 | 2 | |
最大平台高度 | 10.00M | 12.00M | 14.00M | |
最大工作高度 | 12.00M | 14.00M | 16.00M | |
整机长度 C | 1.82M | 1.82M | 1.82M | |
整机宽度 W | 1.1M | 1.1M | 1.1M | |
整机高度 HO | 2.05M | 2.32M | 2.32M | |
工作平台尺寸 | 1.43×0.88M | 1.43×0.88M | 1.63×0.88M | |
支腿展开尺寸 A×B | 2.4×2.3M | 2.4×2.3M | 2.5×2.4M | |
最小离地间隙 | 0.15M | 0.15M | 0.15M | |
起升电机（AC） | 2.2KW | 2.2KW | 2.2KW | |
整机重量（AC） | 900KG | 950KG | 980KG | |
选配 | 蓄电池 | 24V/120Ah | 24V/120Ah | 24V/120Ah |
起升电机（DC） | 2.2KW | 2.2KW | 2.2KW | |
充电器 | 24V/15A | 24V/15A | 24V/15A | |
产品型号 | GTWY10-400 | GTWY12-400 | GTWY14-400 | GTWY16-400 | ||
安全工作载荷 | 300KG | 300KG | 300KG | 200KG | ||
允许载人数 | 2 | 2 | 2 | 1 | ||
最大平台高度 | 10.00M | 12.00M | 14.00M | 16.00M | ||
最大工作高度 | 12.00M | 14.00M | 16.00M | 18.00M | ||
整机长度 C | 1.82M | 1.82M | 1.92M | 2.28M | ||
整机宽度 W | 1.1M | 1.1M | 1.1M | 1.35M | ||
整机高度 HO | 2.00M | 2.32M | 2.32M | 2.82M | ||
工作平台尺寸 | 1.43×0.88M | 1.43×0.88M | 1.53×0.88M | 1.43×0.88M | ||
支腿展开尺寸 A×B | 2.4×2.3M | 2.4×2.3M | 2.4×2.3M | 2.5×2.4M | ||
最小离地间隙 | 0.15M | 0.15M | 0.15M | 0.15M | ||
起升电机（AC） | 2.2KW | 2.2KW | 2.2KW | 2.2KW | ||
整机重量（AC） | 950KG | 980KG | 1000KG | 1100KG | ||
选配 | 蓄电池 | 24V/120Ah | 24V/120Ah | 24V/120Ah | 24V/120Ah | |
起升电机（DC） | 2.2KW | 2.2KW | 2.2KW | 2.2KW | ||
充电器 | 24V/15A | 24V/15A | 24V/15A | 24V/15A | ||
产品型号 | GTWY16-600 | GTWY18-600 | GTWY20-600 | GTWY22-600 | ||
安全工作载荷 | 150KG | 150KG | 150KG | 150KG | ||
允许载人数 | 1 | 1 | 1 | 1 | ||
最大平台高度 | 16.00M | 18.00M | 20.00M | 22.00M | ||
最大工作高度 | 18.00M | 20.00M | 22.00M | 24.00M | ||
整机长度 C | 2.28M | 2.28M | 2.50M | 3.00M | ||
整机宽度 W | 1.60M | 1.60M | 1.60M | 1.60M | ||
整机高度 HO | 2.18M | 2.42M | 2.62M | 2.82M | ||
工作平台尺寸 | 1.45×1.1M | 1.45×1.1M | 1.55×1.1M | 1.55×1.1M | ||
支腿展开尺寸 A×B | 3.2×3.0M | 3.2×3.0M | 3.5×3.2M | 4.2×3.5M | ||
最小离地间隙 | 0.15M | 0.15M | 0.15M | 0.15M | ||
起升电机（AC） | 2.2KW/1.1KW | 2.2KW/1.1KW | 2.2KW/1.1KW | 2.2KW/1.1KW | ||
整机重量（AC） | 1200KG | 1400KG | 1780KG | 1880KG | ||
选配 | 蓄电池 | 24V/120Ah | 24V/120Ah | 24V/120Ah | 24V/120Ah | |
起升电机（DC） | 2.2KW/0.8KW | 2.2KW/0.8KW | 2.2KW/0.8KW | 2.2KW/0.8KW | ||
充电器 | 24V/15A | 24V/15A | 24V/15A | 24V/15A | ||
产品特点：
● 铝合金材质机身，整机轻巧，方便移动、运输

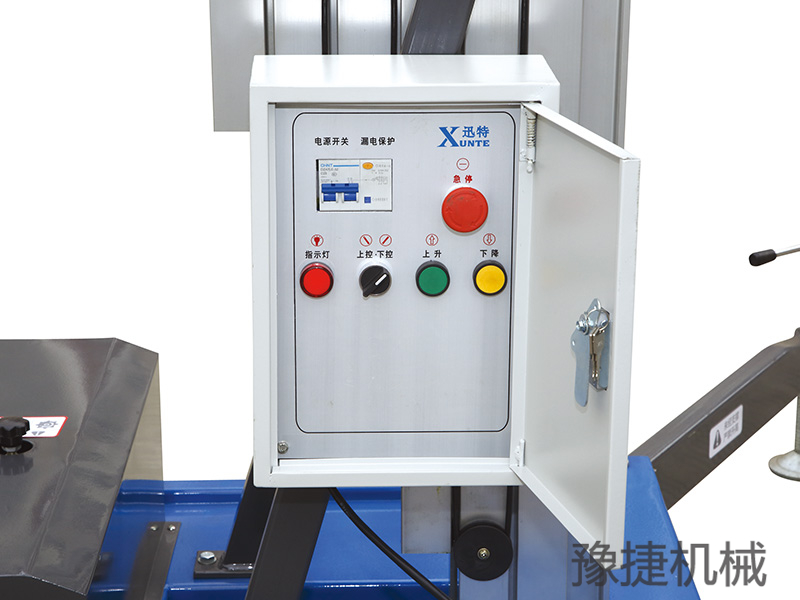

● 工作平台上下方均安装操作按钮及应急停止按钮
● 轻盈的结构，精致的机身，多适用礼堂、会场、议事厅等中高端场所
●合金伸缩柱式轻型单人系列高空作业平台，体积小，可非常容易的通过电梯门
●高强度的铝合金材料机身，两侧增加了T型槽立柱钢性，抗弯曲力大大提高，升降台在高空作业时的晃动也大大降低
标准配置
■ 平台上下双向控制
■ 应急下降系统
■ 带急停按钮
■ 油管防爆系统
■ 应急限位开关
■ 急停按钮
可选配置
■ 动力可选：DC24/48V、手动液压动力
■ 整机防爆电器系统
■ 意大利进口液压站
■ 不锈钢护栏
■ 电动助力行走装置
■ 超大水平仪
